세계 최초
Dual Mode Scanning Micro CT
Harmony 130M
|
세계 최초의 Dual mode Micro CT Scanner 입니다. |
|
살아있는 실험 동물을 고정시키고 갠트리를 회전시키며 촬영하는 모드와 |
|
작은 뼈와 같은 시료를 고 확대율로 회전시키면서 촬영하는 모드를 제공합니다. |
|
Bio Medical 분야에서 최적의 솔루션으로 자신있게 추천드립니다. |
|
|
|
|
|
|
■GR mode : 살아있는 동물을 고정시켜 촬영
■OR mode : 뼈와 같이 작은 시편을 회전시키면서 고해상도로 촬영
■1대의 CT로 2대의 효과
• Applications
Biomedical, Mouse, Rat, Small Specimen such as a bone
Micro CT Scanner for Bio Industr
Specifications

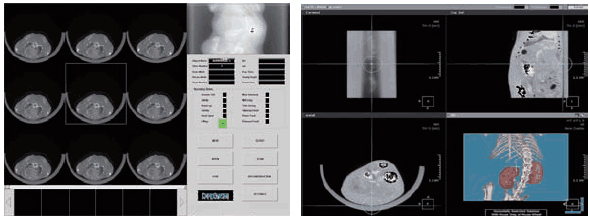

Softwares
Function

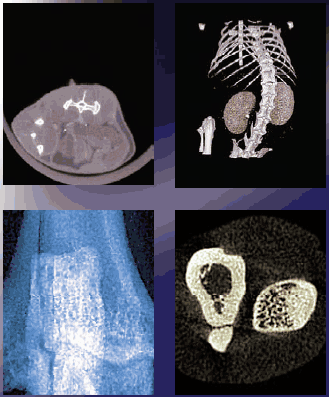

Volume Rendering, Slab Rendering, VR with Cut Plane, MIP, MPR, Report, Virtual Endoscopy, Vessel
Analyzer, Fat Analyzer, 3D Measurement

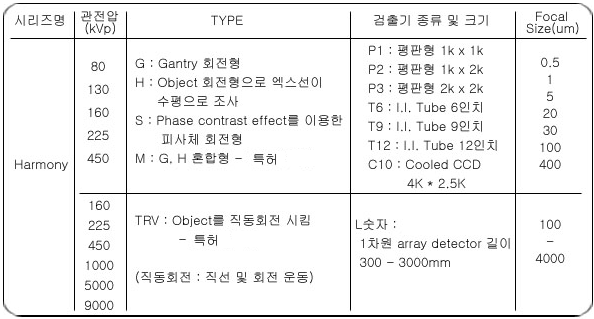

제품 모델 선정 표
|
|
|
제품 모델 선정 표 보는 법 예시
|
|
|
Harmony130M-P3-5 : 최대 관전압 130kV |
|
피사체 회전형과 갠트리 회전형 모두 가능 |
|
검출기는 평판형으로 화소 - 1K x 2K |
|
최소 초점 크기 - 5um |
|
|
|
|
|
Harmony450TRV-L300-2000 : 최대 관전압 450kV |
|
진동회전형 |
|
검출기는 Linear array형으로 길이 300mm |
|
최소 초점 크기 - 2mm |
|
|
Parameter Value Unit
Tube voltage Range 40-130 kVolt
Tube current 0 - 400 ㎂
Focal Spot Size Small ＜5 ㎛
Focal Spot Size Large ＜20 ㎛
Maximum Output Power @5㎛ 5 W
Maximum Output Power @20㎛ 30 W
Target material Tungsten
Window material Be
Field Of View 57 ( 48, 87, 105 ) mm
X-ray Detector Flat Panel detector, 1024x2048 pixels
Detector Pitch 48 ㎛
Max. Scan Length 200 mm
Recon. Image Size 512×512, 1024×1024, 2048×2048, more pixels
Depth of Recon. Image 16 bits
Recon. time/slice @1024×1024@400view 3 sec
Detectability 20um@GR mode, 5um@OR mode ㎛
Reconstruction Algorithm Cone-beam volumetric reconstruction (Feldkamp algorithm)
Max. 3D Rendering Image 1024×1024×512 pixels
Workstation 3×Dual 3.2Ghz Pentium4 CPU/ RAM 8Gbyte/ HD:250G×8ea/ DVD RW
Gigabit LAN, 1600X1200 LCD 2 Monitors
Operating S/W Window XP
Radiation Safety ＜1 uSv/h
Storage Temperature 10-60 ℃
Operating Environment Temperature 10 to 40 ℃
Operating and Storage Humidity ＜85% RH
Weight Approx. 1,550 kg
Size(H×W×D) 1760×1130×1330 mm3
Power 220VAC 60Hz 2 kW
Option : Respiratory and Cardiacgating
|
